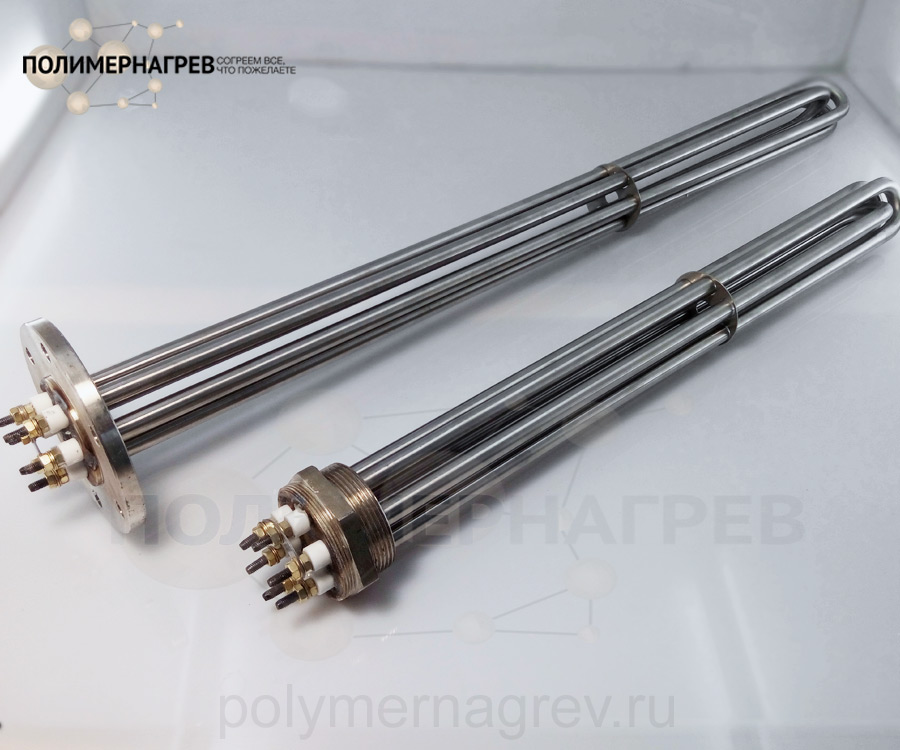

Блоки ТЭНов  фото 0 Полимернагрев
Блоки ТЭНов фото 0 Полимернагрев

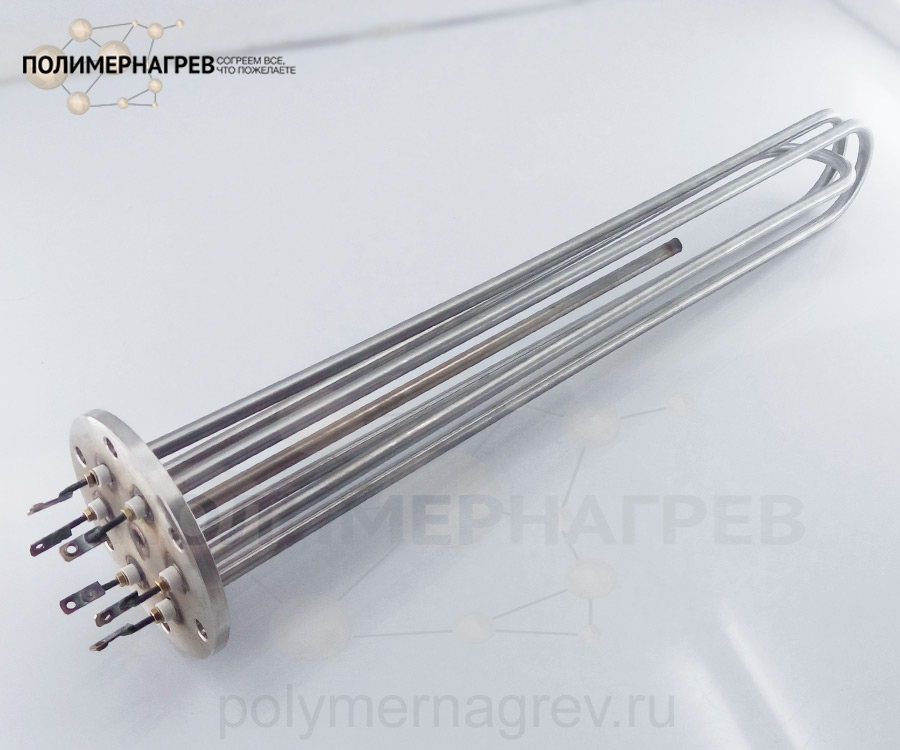

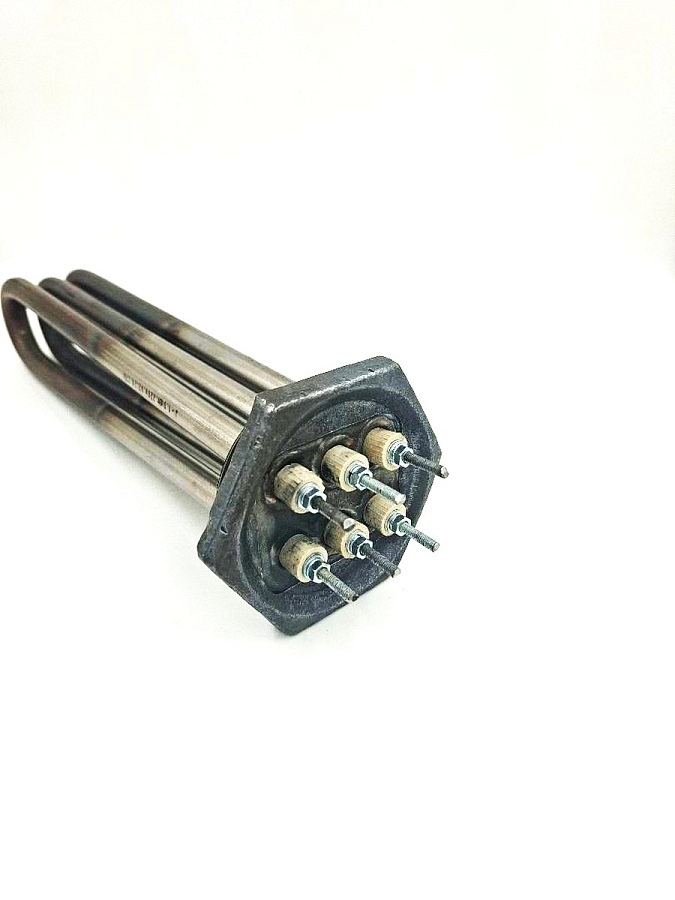

Блок из трех ТЭНов для воды
Блок из трех ТЭНов для воды

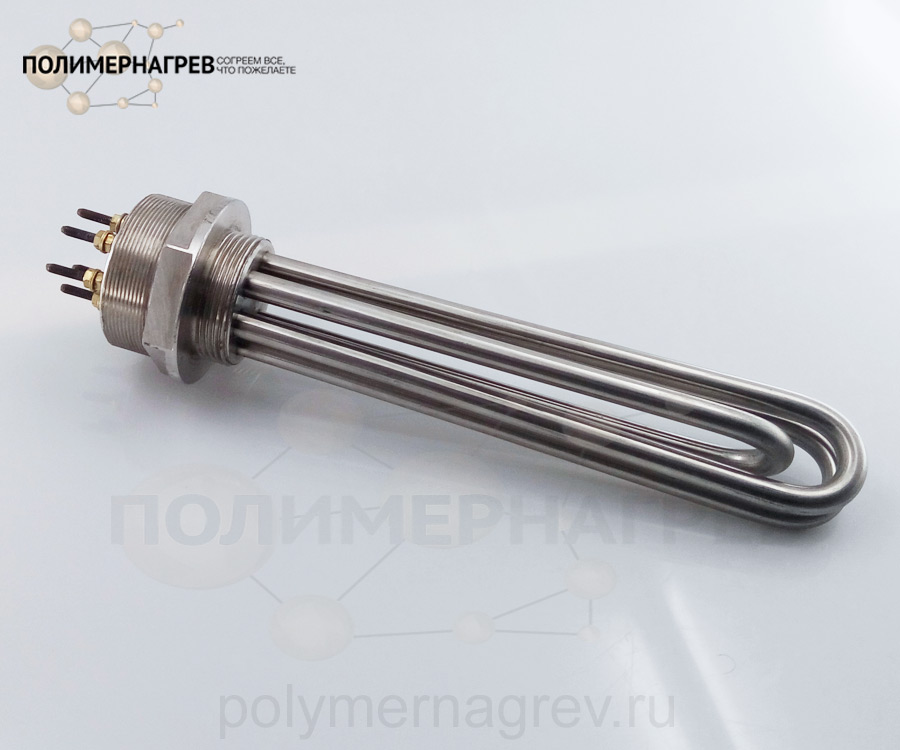

Блок ТЭНов на фланце с резьбой
Блок ТЭНов на фланце с резьбой

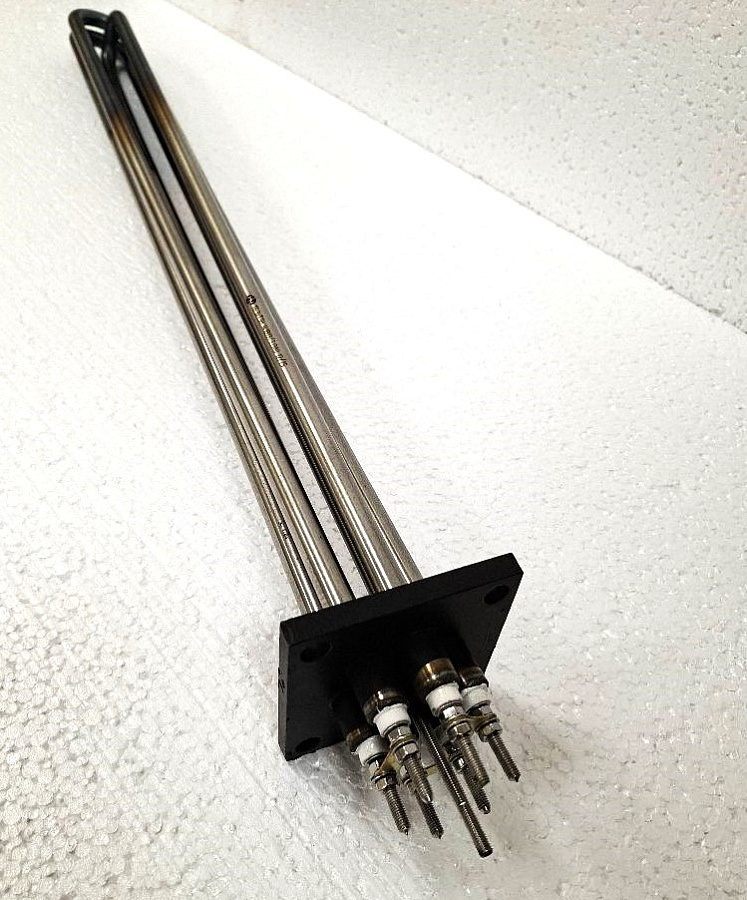

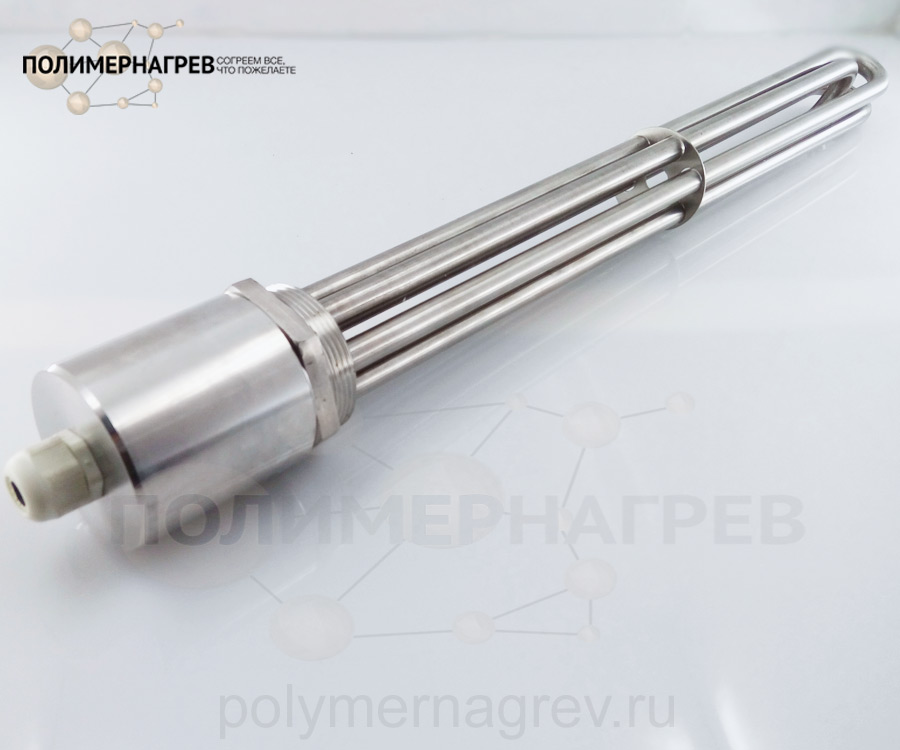

Блок ТЭНов ТЭНБ
Блок ТЭНов ТЭНБ

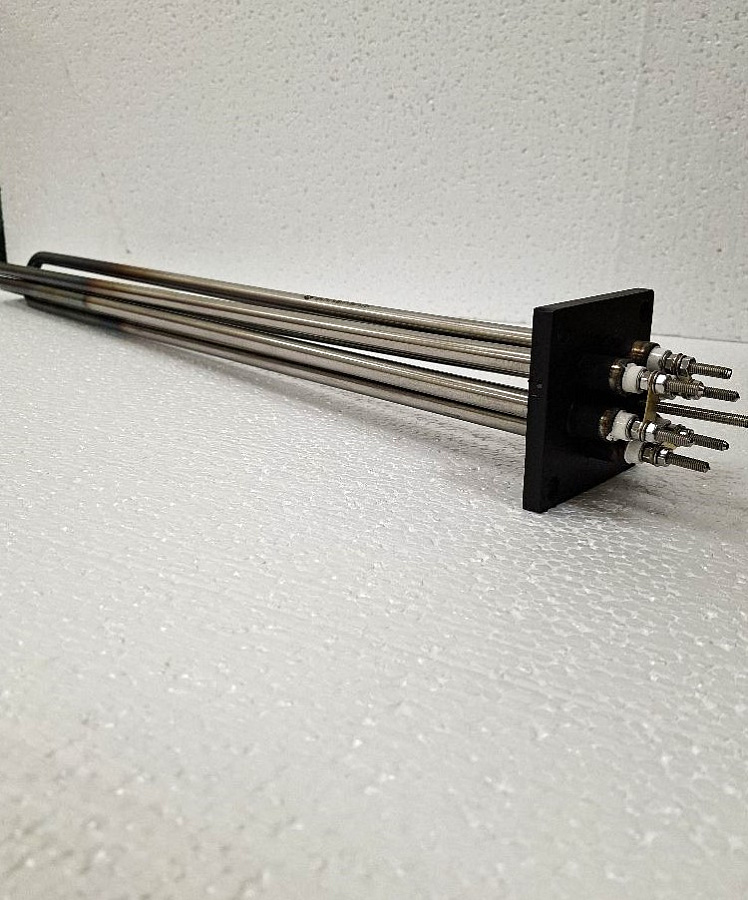

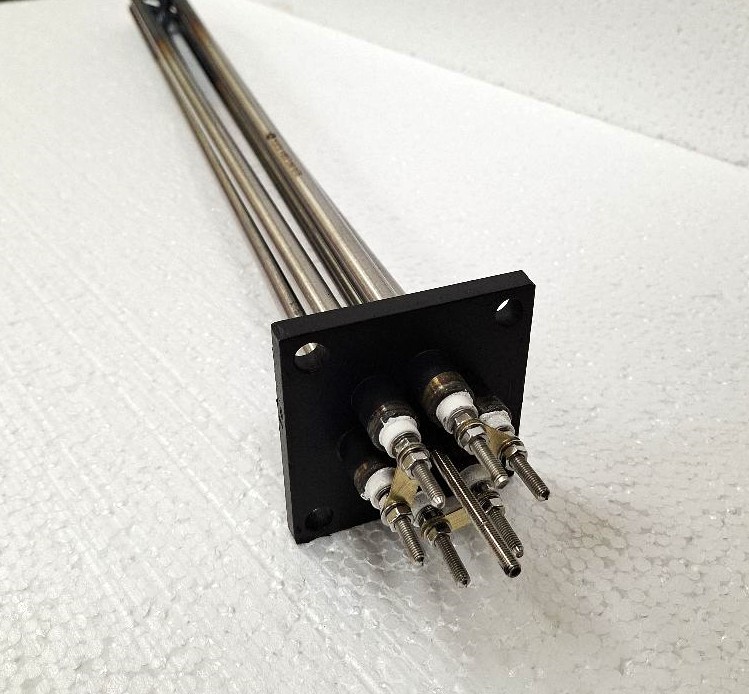

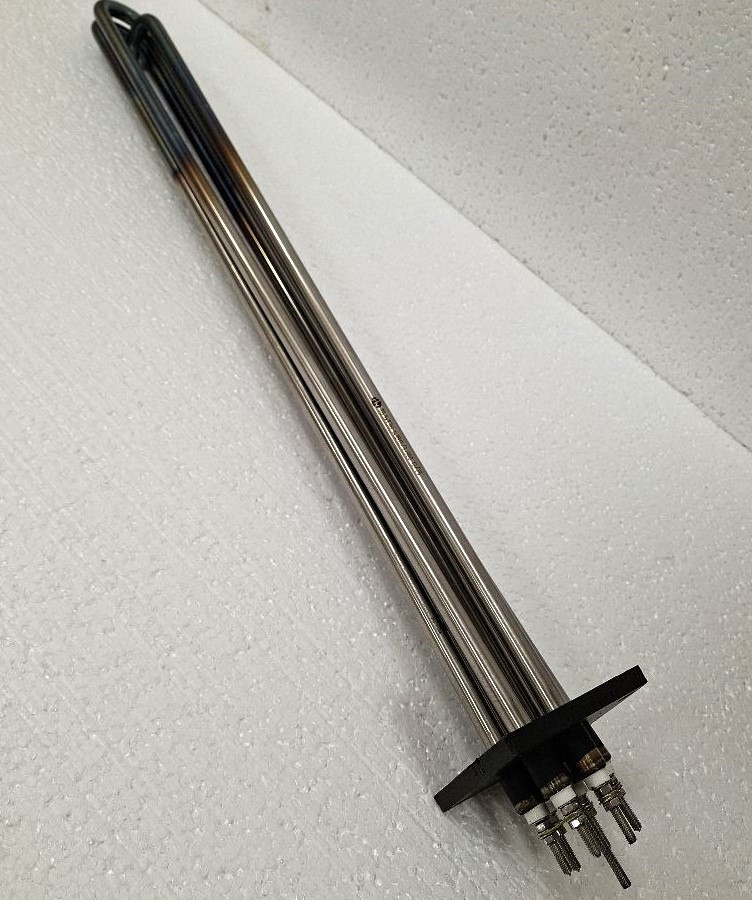

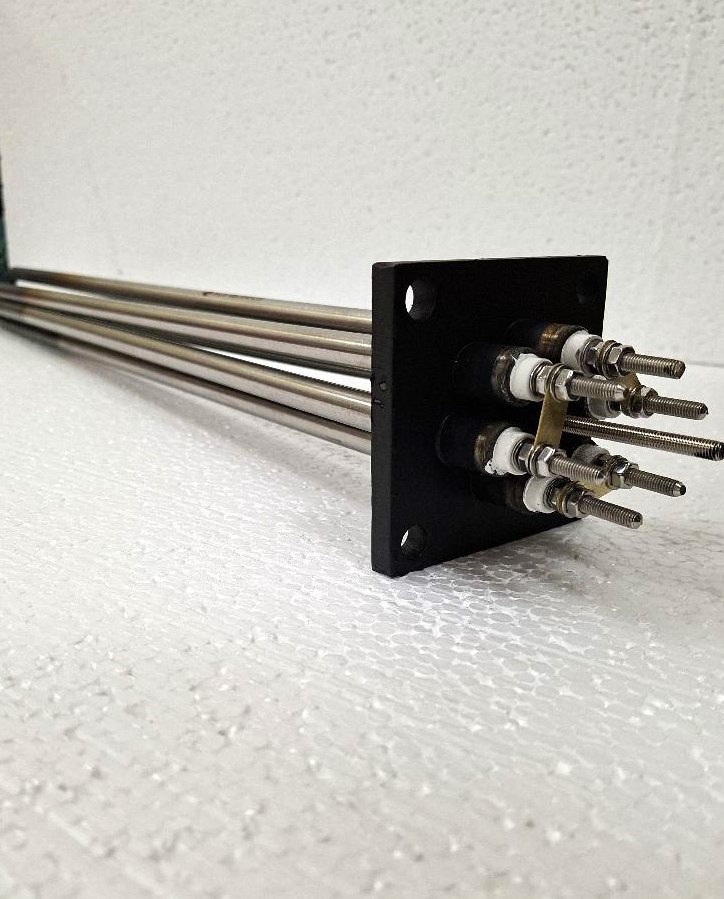

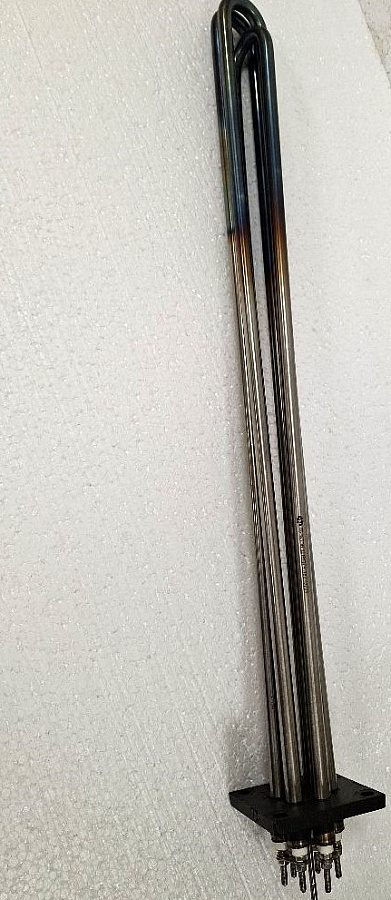

Блок ТЭНов от производителя Полимернагрев
Блок ТЭНов от производителя Полимернагрев

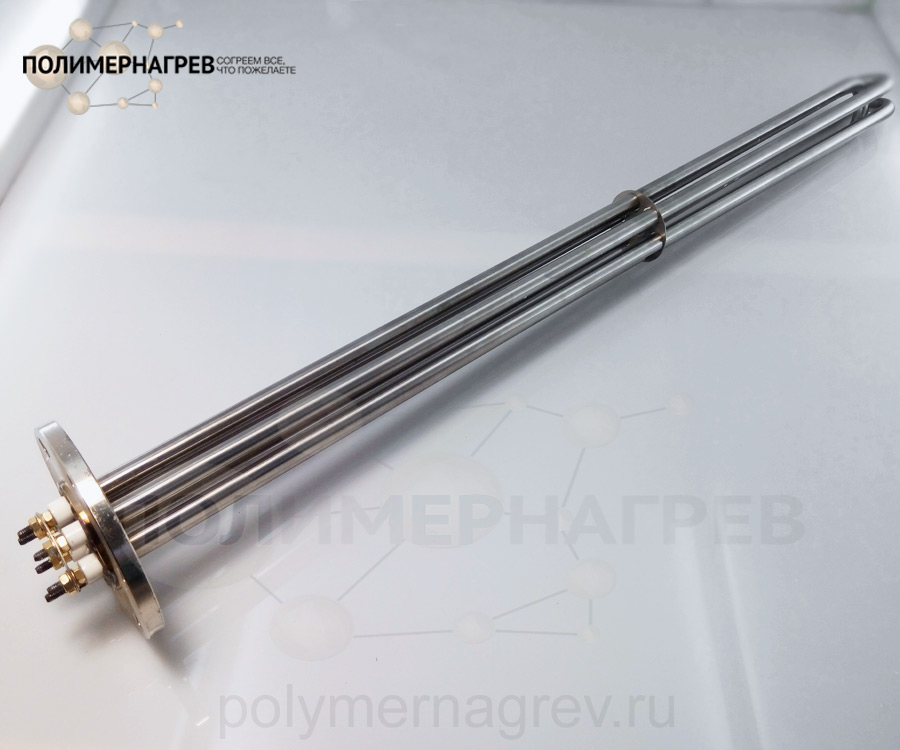

Блок ТЭНов на фланце
Блок ТЭНов на фланце
Блоки ТЭНов  фото 6 Полимернагрев
Блоки ТЭНов фото 6 Полимернагрев

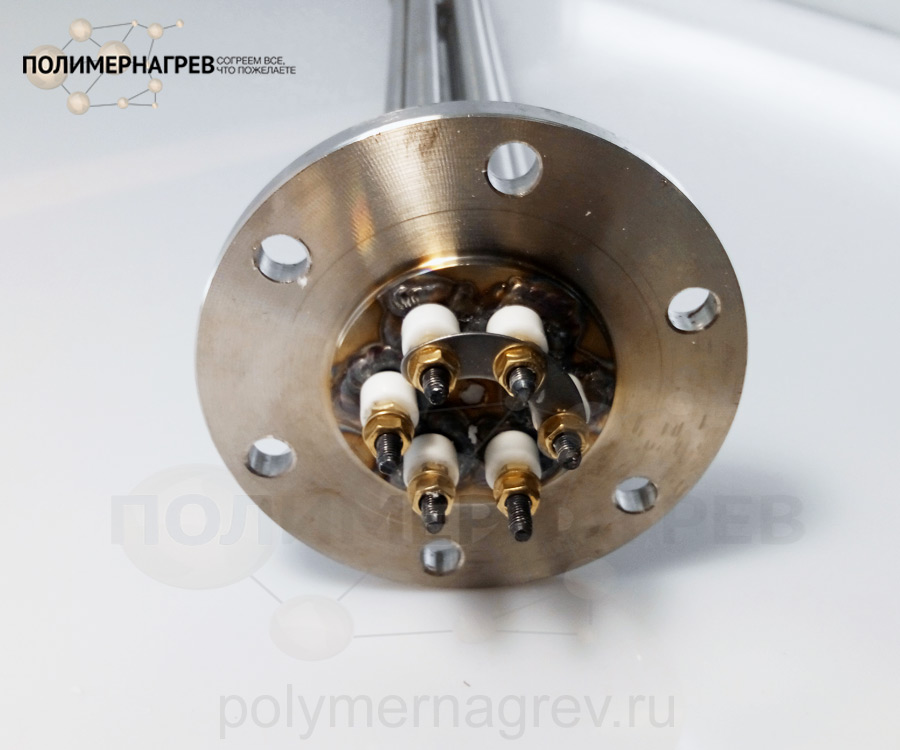

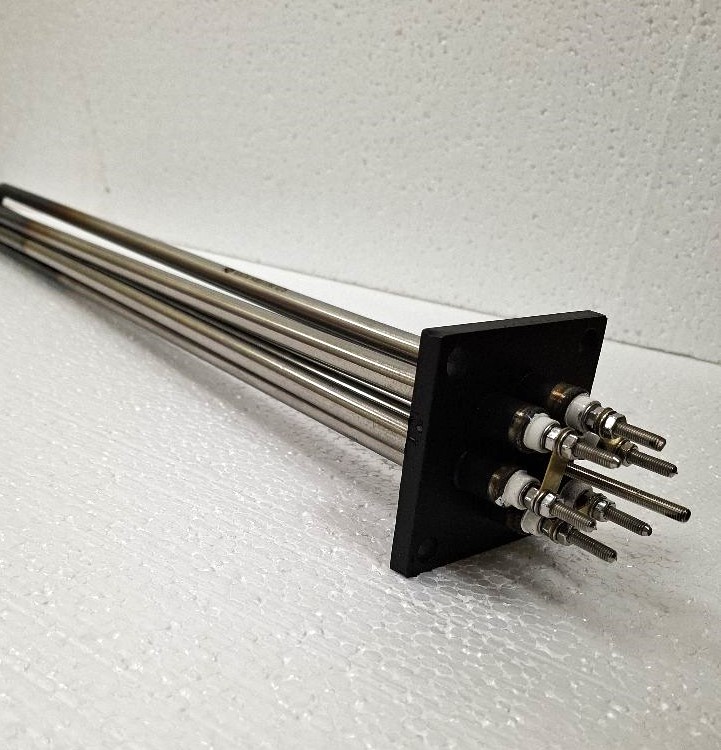

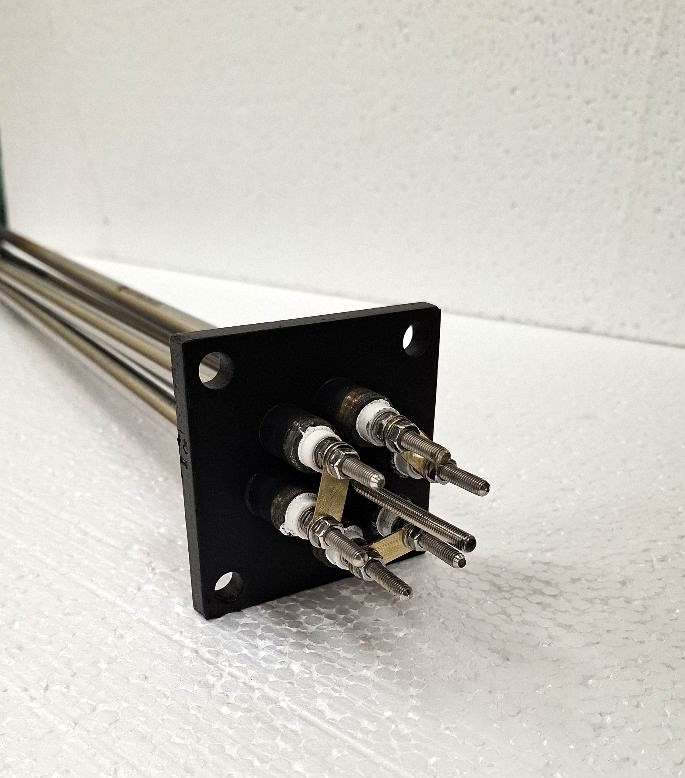

Подключение нагревателей в блоке ТЭНов
Подключение нагревателей в блоке ТЭНов
Блоки ТЭНов  фото 0 Полимернагрев
Блок из трех ТЭНов для воды
Блок ТЭНов на фланце с резьбой
Блок ТЭНов ТЭНБ
Блок ТЭНов от производителя Полимернагрев
Блок ТЭНов на фланце
Блоки ТЭНов  фото 6 Полимернагрев
Подключение нагревателей в блоке ТЭНов

В оборудовании, где для подогрева жидкости необходима большая мощность, применяют не одиночные водяные ТЭНы, а блоки из нескольких ТЭНов ТЭНБ. Наиболее распространен такой тип электрических нагревателей в котлах и водонагревателях.

Более мощные  блоки из ТЭНов содержат в своей конструкции соединенные на фланце одиночные двухконцевые ТЭНы. В компании Полимернагрев вы можете заказать изготовление блоков ТЭНов нестандартной формы по вашему образцу.

  • Диаметр: 6-18 мм.
  • Удельная тепловая мощность: до 15 Вт/см2
Посмотреть все характеристики
Доставка осуществляется по всем странам России и СНГ

Блок ТЭНов используется в тех ситуациях, где нужна повышенная мощность нагрева при ограниченном пространстве для установки нагревателя. Блок ТЭНБ – это цельный нагреватель, состоящий чаще всего из трех электрических ТЭНов, запаянных или приваренных к фланцу. На сайте Полимернагрев можно купить блоки ТЭНов ТЭНБ из трех стандартных водяных ТЭНов U образной формы или заказать производство индивидуального нагревателя по образцу, эскизу или чертежу.

Блок ТЭН с треморегулятором или термопарой применяется для четкого контроля температуры нагрева в котлах, парогенераторах, водонагревателях. Также можно подключить блок Тэнов в котле так, чтобы можно было производить его ступенчатое включение, тем самым регулируя мощность и скорость нагрева жидкости.

Основные формы блоков ТЭНов вы можете посмотреть в галерее ниже:

Блок ТЭН форма 1
Форма 1
Блок ТЭН форма 2
Форма 2
Блок ТЭН форма 3
Форма 3

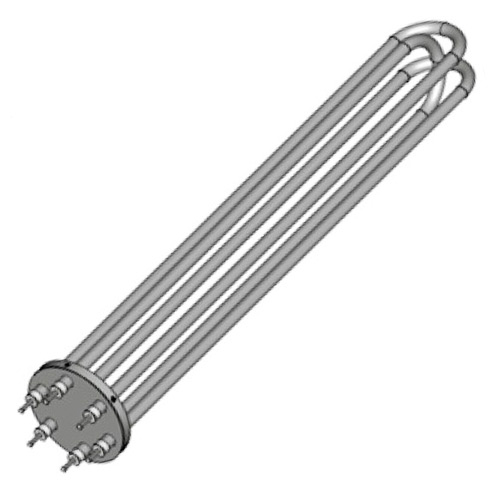

Блок ТЭН форма 4
Форма 4

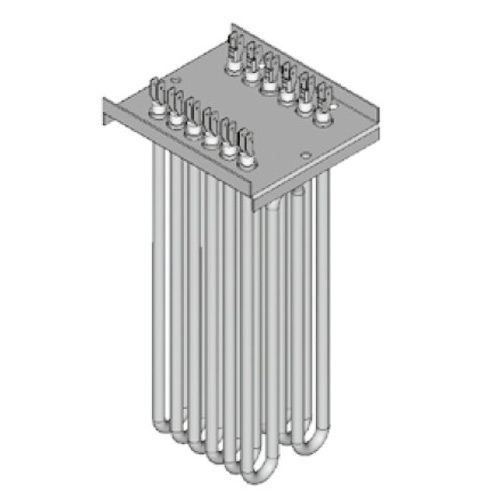

Блок ТЭН форма 5
Форма 5

Корпус ТЭНБ изготавливается из углеродистой черной стали, меди либо из нержавейки. Внутри него находится изолированная диэлектриком нихромовая нагревательная спираль. Концы нагревателя обрабатываются для обеспечения герметичности ТЭНа, потом трубки загибаются и устанавливаются на фланце.

Доставка

Мы осуществляем доставку товара "Блоки ТЭНов " через ТК Деловые Линии или другие транспортные компании по всей Российской Федерации и странам СНГ. Быстро доставим ваш товар со склада в Ступино, Московской области в такие города, как: Москва, Санкт-Петербург, Челябинск, Екатеринбург, Южно-Сахалинск, Набережные Челны, Мурманск, Тюмень, Владикавказ, Чебоксары, Йошкар-Ола, Кемерово, Калининград, Саранск, а также прочие города России и СНГ, где есть офисы компаний перевозчиков.

Технические характеристики

Размеры нагревателя:

Максимальный диаметр: 18 мм
Минимальный диаметр: 6 мм

Материал ТЭНа:

нержавеющая сталь, углеродистая сталь

Напряжение питания:

12 В, 24 В, 36 В, 42 В, 48 В, 60 В,
127 В, 220 В, 380 В.

Мощность

Удельная тепловая мощность: до 15 Вт/см2.

Компания Полимернагрев занимается не только изготовлением стандартных Блоков ТЭНов, но и производством индивидуальных нагревателей по заданным параметрам. Также мы изготавливаем ТЭНы для воздуха и электрические водяные ТЭНы.

Типы фланцев

Фланец может быть резьбовой с трубной резьбой G1 ½, G2, G2 ½, ,G3, метрической и других видов, а также без резьбы, с шестигранником под ключ или другой конструкции.

Чертежи

Маркировка

Блок ТЭНов - ТЭНБ

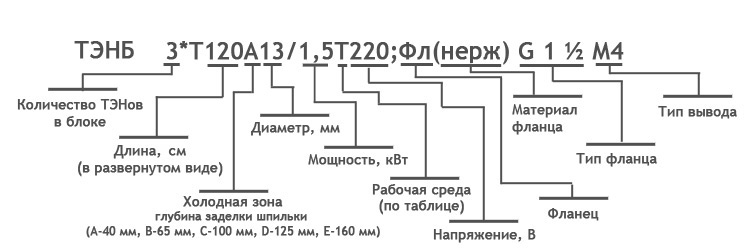

Маркировка ТЭНов
Блок ТЭН:[Количество нагревателей в блоке]*Т[Развернутая длина, мм][Холодная зона][Диаметр трубки]/[Мощность][Среда работы][Напряжение];Фл[Материал фланца][Тип фланца][Тип вывода]
Для удобства заказа, скопируйте и подставьте свои значения ТЭНБ 3*Т120А13/1,5Т220;Фл(нерж) G 1 ½ М5

Среда работы

Обозначение Среда Материал оболочки
S Воздух Углеродистая сталь
T Воздух Нержавеющая сталь
О Подвижный воздух Углеродистая сталь
L Литейный (контакт с металлом) Углеродистая сталь
P Вода, слабый раствор щелочей Углеродистая сталь
J Вода, слабый раствор кислот Нержавеющая сталь
Z Масла, жиры Углеродистая сталь

Сухие ТЭНы для нагрева воздуха

Описание список
Сухие ТЭНы для воздуха с открытой спиралью могут нагревать воздух до 600 – 800ºС.

Сухой ТЭН для воды, масла

Описание список
Керамические цилиндрические сухие ТЭНы применяются в гальванических ваннах, бойлерах и прочих емкостях. Для возможности нагрева жидкостей сухой ТЭН помещается в металлическую колбу.

Воздушные ТЭНы

Описание список
Воздушные трубчатые нагреватели любой формы изготавливаются под заказ из жаропрочной углеродистой или нержавеющей стали. Применяются в печах, бытовых нагревательных электроприборах, камерах сушки, саунах.<br>

Водяные ТЭНы

Описание список
ТЭНы водяные для различных жидкостных сред и масел можно изготовить практически любой формы изгиба из металлических трубок (медь, нержавейка или углеродистая сталь).<br>
