Расчет нихромовой спирали

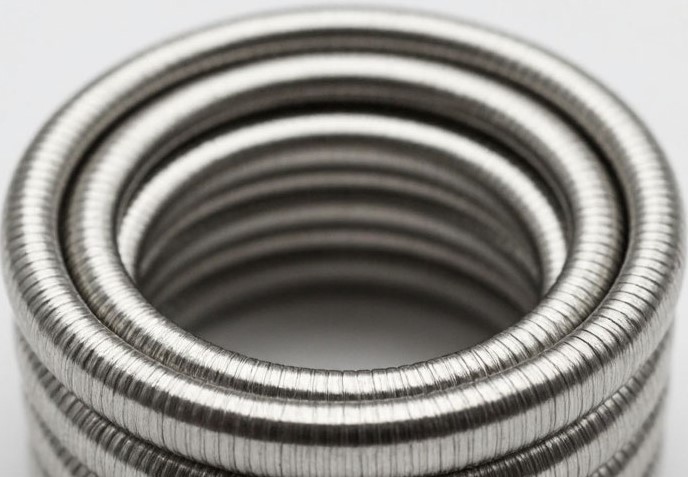

Нихромовая спираль — один из простейших типов нагревателей. Конструктивно — это проволока различного диаметра, навитая по спирали с выдержкой определенного шага. Высокое сопротивление току является одним из самых главных качеств нихрома.

Компания Полимернагрев производит нагревательные элементы, в том числе нихромовые спирали для любого типа нагревательного оборудования, бытовых электроприборов, саун, бань, промышленных печей и оборудования общепита.

Нихром обладает следующими свойствами:

Немагнитность;
длительный срок службы;
сохранность формы;
высокое сопротивление;
химическая инертность;
хорошие механические свойства;
температура накала достигает 700—1000°C.

Принцип расчета длины спирали

Зачастую, намотка спирали происходят «на глаз», после этого спираль подключается к сети и подбирается необходимое количество витков. Это занимает много времени, не получается с первого раза, а также может испортить саму спираль. Чтобы не ошибиться в длине намотки, мы предлагаем вам воспользоваться таблицами ниже.

нихром Ø0,2 мм		нихром Ø 0,3 мм		нихром Ø 0,4 мм		нихром Ø 0,5 мм		нихром Ø 0,6 мм		нихром Ø 0,7 мм
Ø стержня, мм	длина спирали, см	Ø стержня, мм	длина спирали, см	Ø стержня, мм	длина спирали, см	Ø стержня, мм	длина спирали, см	Ø стержня, мм	длина спирали, см	Ø стержня, мм	длина спирали, см
1,5	49	1,5	59	1,5	77	2	64	2	76	2	84
2	30	2	43	2	68	3	46	3	53	3	64
3	21	3	30	3	40	4	36	4	40	4	49
4	16	4	22	4	28	5	30	5	33	5	40
5	13	5	18	5	24	6	26	6	30	6	34
				6	20			8	22	8	26

нихром Ø 0,8 мм		нихром Ø 0,9 мм		нихром Ø 1,0 мм		нихром Ø 2,0 мм		нихром Ø 3,0 мм		нихром Ø 5,0 мм
Ø стержня, мм	длина спирали, см	Ø стержня, мм	длина спирали, см	Ø стержня, мм	длина спирали, см	Ø стержня, мм	длина спирали, см	Ø стержня, мм	длина спирали, см	Ø стержня, мм	длина спирали, см
3	68	3	78	3	75	15		25		30
4	54	4	72	4	63	20		30		40
5	46	6	68	5	54	30		40		50
6	40	8	59	6	48	40		50		60
8	31			8	33
10	24			10	30

Пример

Исходные данные:

U = 380В;
Диаметр стержня — 4 мм;
Диаметр проволоки — 0,3 мм.

Из таблицы мы видим, что длина спирали составляет 22 сантиметра.

Составим соотношение:

220В — 22 см
380В — Х см,

тогда:

Х = 380х22/220 = 38 см.

Чтобы быть уверенными в том, что вы сделали все корректно, намотайте и подключите спираль к источнику напряжения, не обрезая ее.

Зная мощность, вы можете без проблем определить длину.

Пример:

P = 600 Вт при U сети=220 В.

Расчет длины производится по следующим простым формулам:

1) I = P/U = 600/220 = 2,72 A

2) R = U/I = 220/2,72 = 81 Ом.

Сила тока играет ключевую роль при выборе диаметра. В соответствии с приведенной ниже таблицей мы выбираем необходимый диаметр.

Вычисляем длину проволоки:

l = SR / = 0,159·81 /1,1 = 11,6 м.

Результат расчетов показал, что в данных условиях необходимая длина составляет 11,6 м.

Допустимая сила тока (l), А

Ø нихрома при 700 °C, мм

0,17

0,3

0,45

0,55

0,65

0,75

0,85

Сечение проволоки (S), мм²

0,0227

0,0707

0,159

0.238

0,332

0,442

0,57

Почему стоит обратиться в нашу компанию:

Надежное собственное производство;
большой опыт решения задач по нагреву;
доставляем ТК по всей России и СНГ;
работаем по вашим эскизам.

Купить нихромовую спираль различного диаметра вы можете через корзину на сайте или связавшись с нами по телефону. Мы изготовим спирали по ТУ и вашим эскизам. В нашей компании работают только квалифицированные специалисты, которые с радостью помогут с ответами на ваши вопросы. Благодаря собственному производству изготовление заказа осуществляется в течение пару дней.
