Все о кольцевых миканитовых нагревателях

Сферы применения

Ключевые особенности

• Миканит высшего качества различной толщины

• Максимальная температура оболочки: 500 С

• Рабочая температура: до 350 С

• Внешняя металлическая оболочка из зеркально полированной нержавеющий стали с защитной пленкой марки AISI 430 (08Х17), х/к, зерк (BA)

• Широкий выбор конструкций и типов подключения

• Могут иметь как внутреннюю, так и наружную греющую поверхность

• Возможен раздельный корпус для простой установки на широкие материальные цилиндры

• Несколько вариантов стяжных креплений для превосходного зажима

• Возможность создания отверстий и вырезов

• Доступны двухкомпонентные в виде полуколец  и расширяемые конструкции

Преимущества

• Энергетически эффективный нагрев

• Экономичность

• Надежный нагревательный элемент

• Универсальность

• Высококачественная слюда и резистивная проволока

• Равномерное распределение тепла

• Быстрое изготовление, возможно срочное производство за 1 день

• Самый универсальный и часто используемый хомутовый нагреватель


Разнообразие и универсальность нагревателей со слюдяной изоляцией

Ни один другой нагревательный элемент не обладает такими конструктивными и производственными возможностями, как наши нагреватели с миканитовой изоляцией. Станки с ЧПУ для обработки листового металла, специально разработанные инженерные программы со встроенными интеллектуальными функциями, а также опытный и талантливый инженерный персонал позволяют нам расширить границы проектирования кольцевых нагревателей.

Миканитовый кольцевой нагреватель способен производить нагрев при рабочих температурах до 350°C (кратковременно до 500 С) — температурах, необходимых для обработки большинства типов полимеров, которые используются в пластиковых экструдерах, литьевых и выдувных машинах. Температура оболочки не должна превышать 450°C. Максимальная удельная мощность варьируется в зависимости от типа нагревателя, но в среднем составляет 4-5 Вт на сантиметр для обычных миканитовых нагревателей и до 9 Вт на сантиметр для сопловых миканитовых нагревателей.

Если для применения требуется более высокая температура или удельная мощность, следует выбрать другой типа нагревателя, например, керамический кольцевой нагреватель.

В нашем интернет-магазине можно купить стандартные универсальные нагреватели и самые популярные конструкции. Однако, как производитель нагревательных элементов на заказ, мы понимаем, что многие задачи требуют нестандартных и уникальных решений. У нас есть опыт, технические знания и производственные возможности, чтобы решить все ваши проблемы с нагревом с помощью уникальных конструкций нагревателей. Используйте талант и возможности Полимернагрев в свою пользу, чтобы решить все ваши задачи по нагреву в кратчайшие сроки и с минимальными затратами.

Сопловые миканитовые нагреватели

Сопловый нагреватель — это проверенный надежный миканитовый нагревательный элемент, разработанный с максимально возможной площадью поверхности резистивной проволоки, большей, чем в стандартных миканитовых нагревателях. Внешняя оболочка сопловых нагревателей обычно имеет герметичную конструкцию и может выполняться из нержавеющей стали или латуни. В герметичном исполнении доступен только один вариант подключения – гильза. Сопловые нагреватели могут быть и не герметичными, тогда мы можем изготовить их с любым из типов подключения, доступных для миканитовых нагревателей.

Универсальные нагреватели в наличии

Универсальный кольцевой нагреватель Полимернагрев с изоляцией из миканита является результатом долгих исследований и разработок, направленных на создание нагревателя, способного надежно работать и устанавливаться на поверхности в определенном диапазоне диаметров. Линейка нагревателей подобрана таким образом, чтобы охватить все возможные диаметры цилиндров в популярном диапазоне от 2,5 см до 12 см. Каждая модель имеет допуск диаметра примерно в 0,5-1 см, что достигается путем затягивания болтов стяжки.

Для удобства наших клиентов, универсальные нагреватели всегда есть в наличии на складе, и вы можете очень быстро купить их через наш интернет-магазин. Мы постоянно совершенствуемся и будем и в дальнейшем расширять ассортимент нашей стандартной продукции.

Конструкция нагревателя

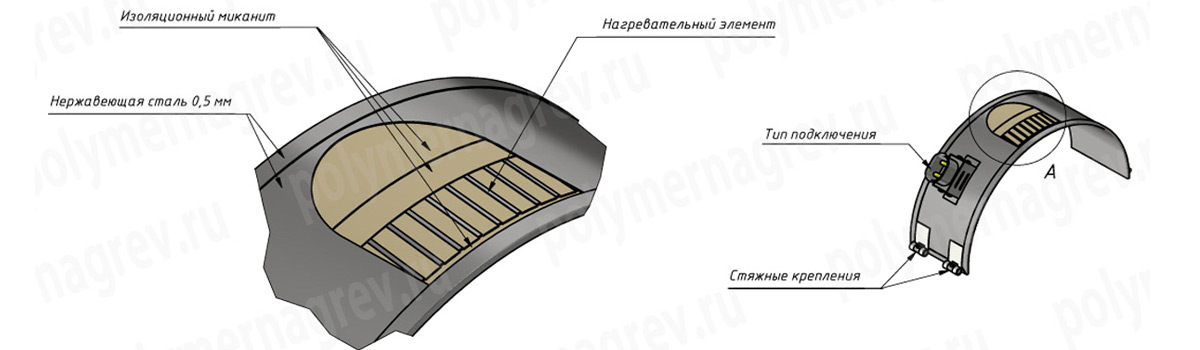

Изготавливается из металлической ленты с высоким удельным сопротивлением. Лента наматывается на специальную миканитовую основу. Миканит также выполняет функцию изолятора и обладает высокой термической устойчивостью. Конструкция такого нагревателя может быть представлена в виде кольца или полукольца для обогрева большой площади.

Корпус изготавливается из зеркально полированной нержавеющий стали с защитной пленкой марки AISI 430 (08Х17), х/к, зерк (BA). Наши нагреватели не только качественны, но и имеют эстетичный внешний вид.

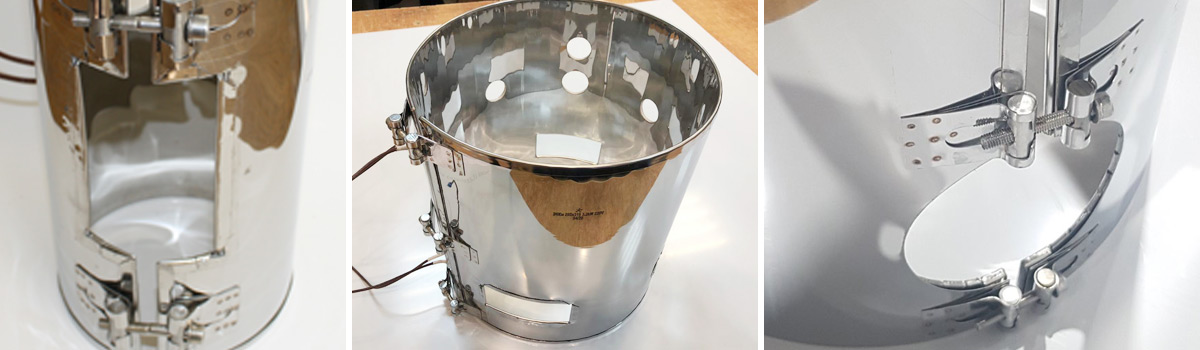

Для удобной установки в самом нагревателе могут быть проделаны разные вырезы под крепления, но стоит учесть, что чем больше вырезов, тем меньшей становится площадь нагрева.

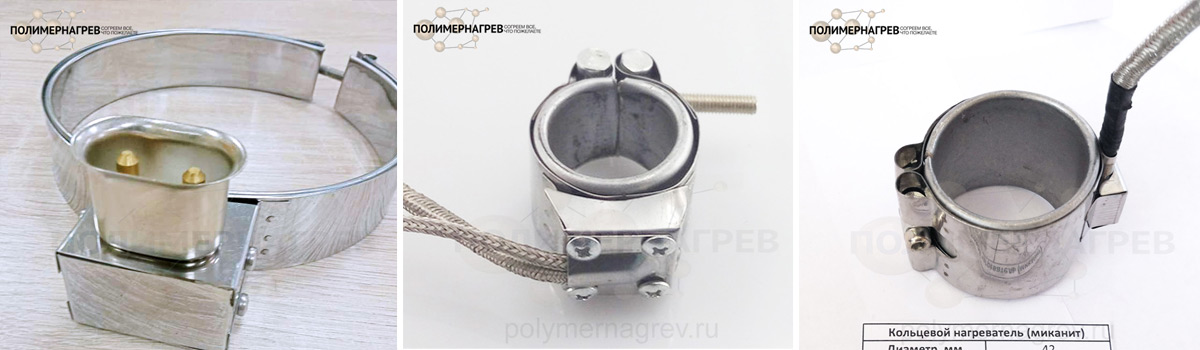

Типы подключения

Выберите один из следующих вариантов типов подключения в зависимости от требований вашего оборудования. Каждый вариант имеет свои особенности, преимущества и ограничения. При выборе типа подключения учитывайте следующие факторы:

• Диаметр нагревателя

• Ширина цилиндра

• Напряжение

• Сила тока

• Рабочая Температура

• Электробезопасность

• Стоимость


1. Термостойкие провода

2. Провод в оплетке

3. В оплетке с пружиной

4. Болты

5. Колодка внешняя

6. Колодка в коробе

7. Плоский вывод с проводом

8. Двухконтактный разъем

9. Трехконтактный разъем

10. Гильза с проводом

11. Колодка открытая на ножке

Другой под заказ.

Стяжные крепления

Срок службы кольцевого миканитового нагревателя напрямую зависит от плотности контакта с поверхностью. Важным элементом конструкции нагревательного элемента является стяжное крепление. Каждый тип исполнения зажима имеет свои особенности и преимущества, которые продлят долговечность вашего нагревателя и напрямую влияют на качество теплопередачи.

Выберите один из следующих стяжных креплений в зависимости от ваших требований.

Зажимные винты являются стандартным вариантом зажима. Монтажные кронштейны с винтами используются для сильного натяжения кольцевого нагревателя. Это натяжение необходимо для равномерного прилегания узла нагревательного элемента к цилиндру по всей его ширине, что устраняет все воздушные зазоры, которые могут привести к преждевременному выходу из строя нагревателя. Количество используемых узлов зажимов увеличивается по мере увеличения ширины нагревателя.

В зависимости от размера кольцевого нагревателя или занимаемой площади возможны несколько вариантов исполнения.

Тип стяжного крепления 1. Cтяжка.

Этот тип крепления изготовлен из независимой металлической застежки, которая приварена точечной сваркой к верхнему листу корпуса нагревателя с каждой стороны зазора. Этот тип зажимного механизма используется для размещения нагреваемой секции под крепежным элементом.

Тип стяжного крепления 2. Ушки.

Самый экономичный зажимной механизм. Зажим с «ушками» доступен с любым типом подключения и конструкцией нагревателя.  Конструкция с «ушками» лучше всего подходит для узких нагревателей небольшого диаметра.

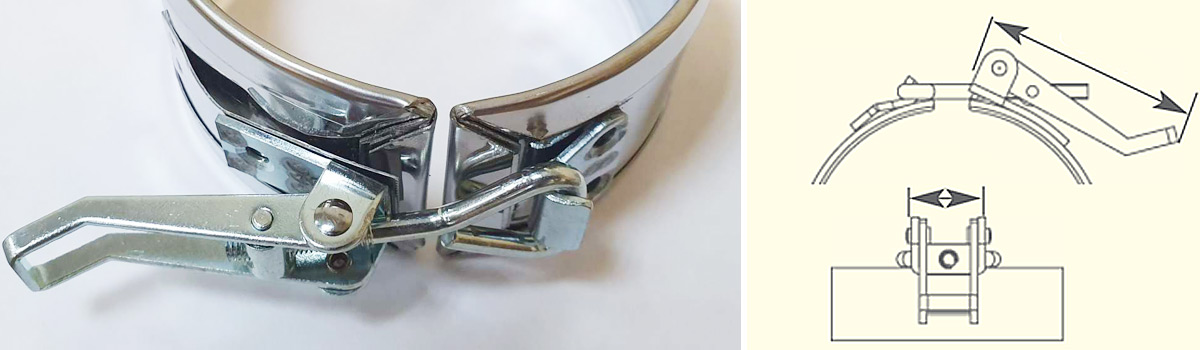

Тип стяжного крепления 3. Затвор.

Удобный затвор открывается одним движением и вам не нужно долго откручивать болты. В затянутом положении зажим поглощает тепловое расширение.

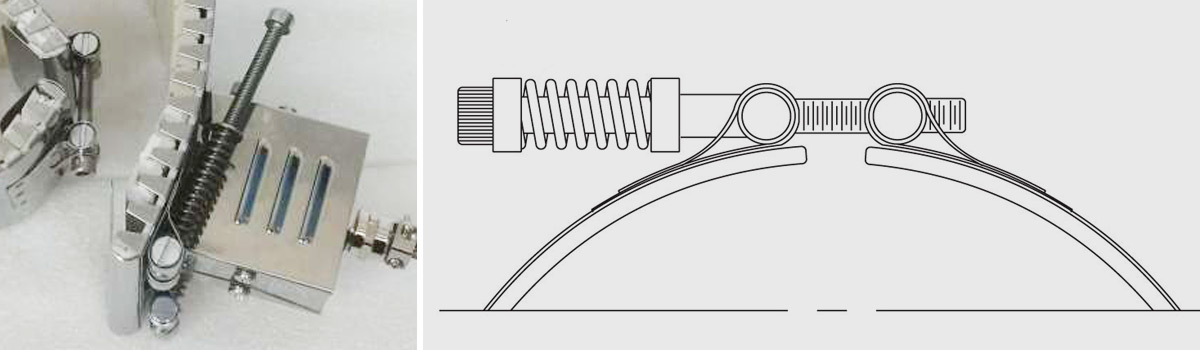

Тип стяжного крепления 4. Подпружиненный затвор.

Пружина из нержавеющей стали для со встроенным кронштейном представляет собой разновидность базовой конструкции стяжных креплений с болтами. Рекомендуется для нагревателей большого диаметра, а также для нагревателей любого размера, используемых в вертикальном положении, чтобы предотвратить соскальзывание нагревателя с машины. Пружины обеспечивают постоянное натяжение, поэтому поддерживается оптимальный поверхностный контакт с нагреваемым цилиндром.

Дополнительные опции

Отверстия и вырезы

Отверстия и вырезы обычно требуются в кольцевых нагревателях для установки зонда термопары или крепежных болтов, а также для максимального соответствия нагреваемой поверхности.  Миканитовые нагреватели позволяют создать практически неограниченное количество отверстий, однако, следует учитывать, что уменьшение площади нагревателя приводит к снижению его мощности. Для указания мест отверстий и вырезов при заказе потребуется подробный чертеж нагревателя.

Трехфазное питание

На кольцевых нагревателях очень высокой мощности выгодно установить трехфазную проводку, чтобы уменьшить токовую нагрузку на один проводник. Трехфазная проводка доступна в зависимости от варианта зажима/конструкции или заделки (место заделки подлежит утверждению техническим специалистом).

Встроенные термопары

Нагреватели могут быть изготовлены со встроенной термопарой для точного контроля температуры нагревателя. Термопары типа J или K доступны со стекловолокном, проволочной оплеткой или любой другой требуемой изоляцией.

Наружная стягивающая оболочка

Лист металла плотно прижимается к поверхности цилиндра и равномерно распределяет тянущее усилие вокруг кольцевого нагревателя. Эта сила передается на внутренние обмотки и улучшает теплопередачу, обеспечивая эффективный поверхностный контакт и устраняя воздушные зазоры.  Крепежные болты с  гайками размещаются по обеим сторонам зазора. При помощи болтов регулируется плотность стяжки.

Клемма заземления или вывод

Для случаев, требующих отдельной клеммы заземления или кабеля, прикрепленного к оболочке нагревателя. Клемма заземления или вывод доступны для любого варианта зажима/конструкции или заделки.

Специальные/нестандартные конструкции нагревателей

Наружная сторона нагрева

Мы можем изготовить миканитовые нагреватели не только с внутренней, но и с наружной стороной нагрева. Все элементы, такие как стяжные крепления и блоки токовывода, размещаются на внутренней поверхности нагревателя.

Кольцевые нагреватели

При заказе кольцевых нагревателей указывайте внутренний и внешний диаметры. Если требуются монтажные отверстия, укажите их расположение и размер. Для критически важных мест отверстий и вырезов потребуется подробный чертеж.

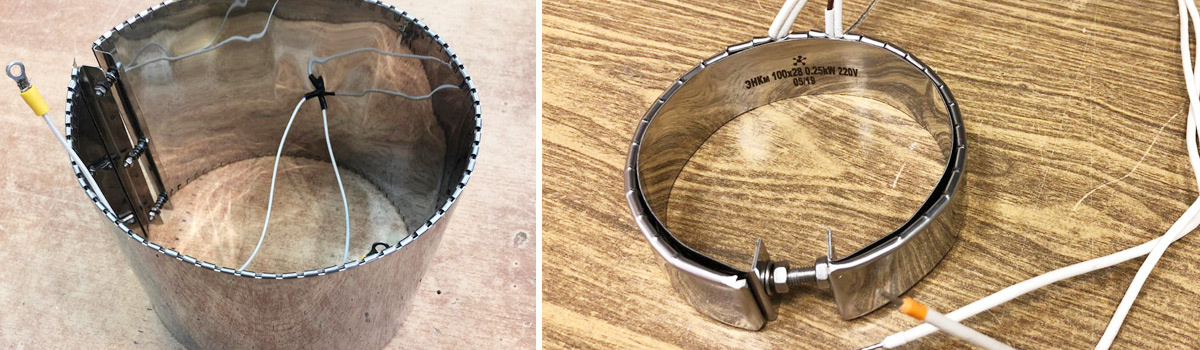

Нагреватель из двух частей на шарнирных петлях

Шарнирный двухсекционный кольцевой нагреватель соединен сплошным шарниром для легкой установки и снятия. Этот нагреватель можно открывать и закрывать так часто, как это необходимо. Предпочтительный метод зажима - защелка. Зазор между двумя секциями со стороны шарнира составляет несколько миллиметров.

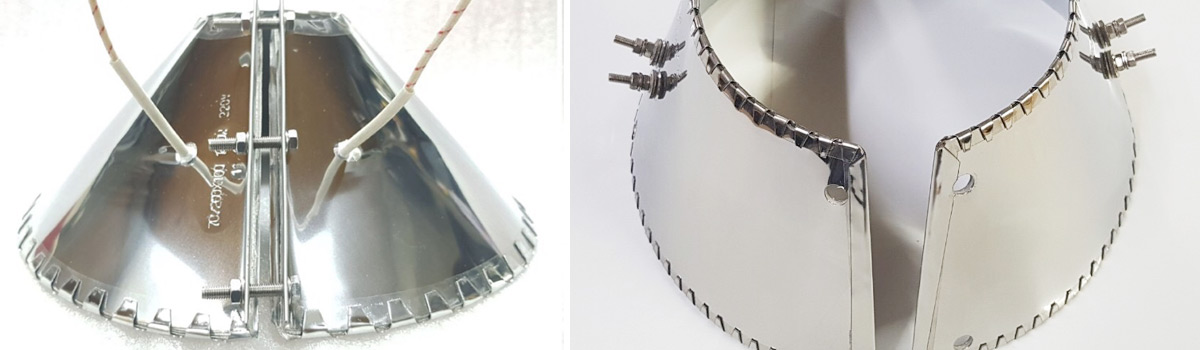

Конусные формы

Конусообразные нагреватели обычно используются для специального нагрева, когда требуется тепло для бункеров или воронок. Они изготавливаются строго по техническому заданию заказчика. При заказе или для коммерческого предложения предоставьте подробный чертеж или образец детали. Укажите верхний и нижний идентификаторы, а также вертикальный подъем или ширину нагревателя.

Специальный индивидуальный дизайн

Как производитель нагревательных элементов на заказ, мы понимаем, что многие задачи требуют нестандартных и уникальных конструкций.  Если у вас есть особая задача по нагреву, и вы хотите, чтобы работал кто-то, кто мыслит нестандартно, позвоните в Полимернагрев.

На следующих фото показаны некоторые конструкции нагревателей, которые мы разработали для специальных сфер применений.

Факторы, которые нужно учитывать, при выборе плотности мощности

• При выборе между одним высоким и двумя узкими нагревателями отдайте предпочтение более узким для лучшей теплопередачи.

• Выберите плотность мощности в соответствии с рабочей температурой.

• Выберите соответствующую мощность для вашей задачи по нагреву, чтобы предотвратить короткие циклы и неэффективную работу.

• При определении мощности учитывайте безопасный режим нагрева материала, теплопроводность и коэффициент расширения цилиндра.
