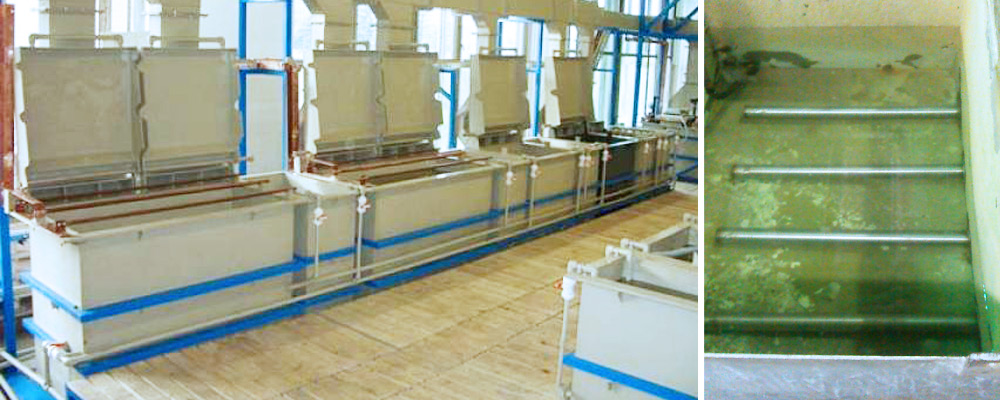

Гальванические ванны — специализированное оборудование, предназначенное для обработки металлов с целью защиты от коррозии. В промышленных масштабах ванны объединены в целые производственные линии.
Большой процент промышленных предприятий использует гальванические емкости для покрытия металлических поверхностей защитными слоями. Такое оборудование в наше время изготавливают многие компании. Помимо отдельных установок производятся объединённые автоматизированные антикоррозийные линии.
Гальванические ванны изготавливают из материалов высокой прочности и повышенной устойчивости:
- К воздействиям агрессивной среды растворов;
- Влияния электрического тока;
- К частым перепадам температур.
Разные виды гальванических емкостей должны соответствовать следующим критериям:
- Герметичность;
- Исключение химического взаимодействия с находящимися в емкости веществами и жидкостями;
- Поддержка заданных температурных режимов;
- Безопасность в использовании и обслуживании;
- Удобства в эксплуатации.
Параметры внутренней емкости изготавливаются в соответствии размеров обрабатываемого изделия. На внутренние размеры ванны также влияют размещенные внутри узлы, гальванические линии, количество электродных рядов и пространство между ними.
В качестве носителей тепла для гальванических ванн могут применяться паровые, водяные и электрические нагреватели.
Температурная обработка водяными и паровыми носителями требует больших экономичных затрат, поэтому на сегодняшний день применяется в редких случаях. Более экономичными являются электрические нагреватели, которые к тому же легко обслуживаются и заменяются.
Для нагрева гальванических ванн от электрического источника питания применяют ТЭНы, которые могут подавать тепло и устанавливаться на объект двумя способами:
- Непосредственным погружением нагревателя в рабочий раствор. Данный метод подходить лишь для жидкостей с неагрессивным составом, который не будет воздействовать на поверхность нагревателя.
- Установка нагревательного устройства в колбу передающую тепло гальванической жидкости через металлические стенки ванны.
Второй способ имеет массу преимуществ сравнительно с первым. Основным достоинством есть то, что нагреватель может без урона подавать температуры абсолютно всем видам растворов. Установка и замена такого устройства проводится без слива раствора с ванны. При этом все манипуляции осуществляются достаточно быстро и легко.
Если ТЭН установлен непосредственно в гальваническую жидкость, его монтаж и демонтаж будут несколько затруднительными. Из ванны, в таком случае, придется спустить всю жидкость и после проведенных установочных работ заполнить ее обратно. Такие работы занимают время и требуют дополнительного соблюдения правил безопасности, ведь зачастую гальванические жидкости состоят из опасных для человека веществ. Указанные действия требуют остановки производственного процесса.
Трубчатые нагреватели, не имеющие непосредственного контакта с рабочим веществом, относятся к сухим ТЭНам.

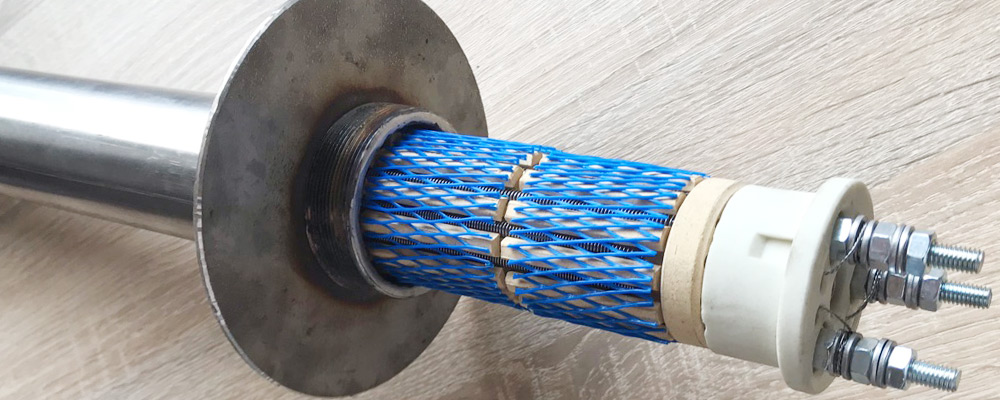

Сухой ТЭН представляет собой элемент нагрева, в котором проволока высокого сопротивления установлена в керамическом изоляторе цилиндрической формы. Спираль в устройстве натянута на стеатитовый цилиндр или скобки. Устройство предназначено для обогрева разных жидкостей и газов. Нагреватель устанавливается в специальную защитную оболочку, которая с одного конца герметично закрыта. Колбу с нагревателем фиксируют к стенке ванны за счет сварки или прикручивают болтами.
Высококачественная резистивная спираль от компании "Rescal" (французский производитель) обеспечивает продолжительные эксплуатационные возможности прибора в целом. Керамическая изоляция круглого сечения представлена в виде одиночного цилиндрического модуля. Количество модулей обуславливается длиной, диаметром, мощностью и предназначением устройства нагрева. Все имеющиеся модули скреплены между собой по оси и зафиксированы на фланце.
Сухие ТЭНы главным образом предназначаются для установки в металлические защитные корпуса или пазы. Тип нагрева конвекционный или излучающий. Распределение мощности по длине и холодным зонам неравномерное.
Из-за неравномерной тепловой подачи по всей поверхности прибора на его крайних участках может вырабатываться температура около 200 °C, а в средней зоне — 500 °C.
Необходимое число ТЭНов на одном объекте нагрева зависит от объемов гальванической ванны и запрашиваемых температур нагрева для определенной жидкости.
Заказать сухой ТЭН от компании «Полимернагрев» можно по индивидуальному чертежу. Наши специалисты помогут рассчитать все параметры нагревателя и технические особенности нагревателя. Доставка проводится способом, который указал клиент.
