Перед тем, как приобрести патронный нагреватель необходимо высчитать его технические параметры для того, чтобы устройство максимально подходило под отведенное ему отверстие и обладало нужными техническими характеристиками.
Поэтапный расчёт параметров патронника:
- Изначально следует определить максимальную температурную выработку нагревателя, которая должна поступать к объекту нагрева;
- Далее определяем общий показатель мощности, за счет которого нагреваемый объект будет достигать необходимой температуры;
- Под размеры монтажного отверстия высчитываются диаметр и длина нагревательного устройства;
- Общую мощность, разделяем на количество нагревателей, и таким образом определяем мощность каждого отдельного ТЭНа. Данный просчет позволит определить нужное количество патронных ТЭНов для равномерной подачи тепла;
- Определившись с размерами ТЭНа, высчитываем показатели удельной мощности по следующему расчету: 3.14 * диаметр* длина = площадь. Мощность / Площадь = удельная мощность;
- Определяем посадку (вычисляем минимальные значения внешнего диаметра ТЭНа из максимального внутреннего диаметра места, куда должен устанавливаться нагреватель).
- Если удельная плотности оказалась слишком большой, ее нужно исправить одним из следующих методов:
- Изменить количество применяемых нагревателей в большую или меньшую сторону;
- Сделать посадку более плотной;
- Снизить мощность ТЭНов увеличив время запуска.

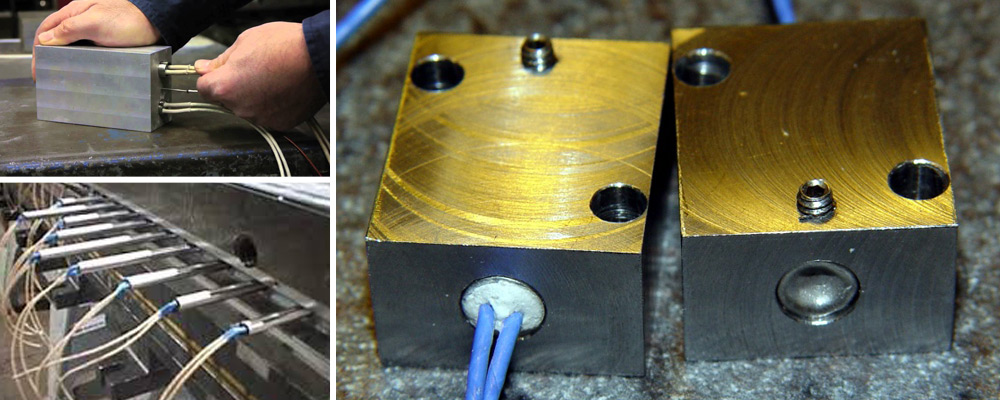

Монтаж патронного ТЭНа
Нагреватель должен усаживаться в отверстие плотно.
Само «тело» нагревателя выдерживает достаточно высокие температуры, а соединительная проводка – нет. У обычного патронного устройства провод способен выдержать температуру не выше 350 градусов. Специалисты рекомендуют в условиях повышенного температурного воздействия на провода, и соединители использовать специальные изоляторы в виде керамических бус с никелевой проволокой.
Патронный ТЭН не должен быть длиннее отверстия, в которое установлен.
У данных нагревателей тепло быстро уходит. В случае если некоторая теплопроводящая часть патронника выходит за рамки отверстия, он быстро выйдет из строя. Открытая среда (воздух), не способна снять тепло быстро, как это делает металл. Неполный монтаж патронника возможен лишь в случаях, когда «выглядывающая» из отверстия часть нагревателя не обогревается.
Расширяющийся патронный нагреватель
В последнее время все чаще прибегают к использованию расширяющихся патронных нагревателей. Под воздействием высоких температур раздвоенный нагреватель способен расширяться в объеме, чем обеспечивает свое плотный контакт с внутренними поверхностями отверстия. Таким образов увеличивается равномерная теплопередача по всему участку нагрева. А по окончанию работы ТЭН, опять приминает первоначальную форму и его можно легко извлечь.
Устройство патронного раздвоенного нагревателя
Спираль высокого сопротивления размещена в сердечнике из керамического материала. Откалиброванный корпус изготовлен из металла. Между сердечником и корпусной основой пространство заполнено сыпучим диэлектриком. Раздвоенный патронник имеет одну спираль, что сказывается на равномерном нагреве и предотвращает появление холодных зон при поломке хотя бы одного сегмента.
Любой тип патронного нагревателя может в своей оснастке иметь термопару и разные типы выводов.
Деформация и демонтаж
Зачастую, чтобы изъять плотно установленный стандартный нагреватель патронного типа из отверстия пользуются стержнем. В данном случае желательно браться за участок стержня близкий по диаметру с самим нагревателем. В противном случае, возможен отрыв стержня от патронника и забор ТЭНа будет усложнен.
Обычные патронники при длительном сроке эксплуатации могут поддаваться деформациям и «прилипать» к внутренним поверхностям отверстия, в которое установлены. Такая ситуация не только сказывается на дальнейшей работе ТЭНа, но и вызывает проблемы во время демонтажа.
В данном случае раздвоенный патронник имеет преимущество, ведь даже деформируясь во время нагрева в случае поломки, после этапа охлаждения он снова уменьшится и его будет легко вытянуть из отверстия.

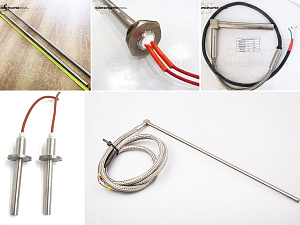

Расширяющиеся патронные ТЭНы изготавливаются только по индивидуальному чертежу под заказ.
