Волновое инфракрасное излучение способно эффективно нагреть материал без участия воздушных масс между ним и излучателем, что делает инфракрасные нагреватели очень эффективными для сушки различной продукции. Инфракрасные излучатели генерируют излучение в средневолновом или коротковолновом диапазоне инфракрасного спектра.
Особенности инфракрасных излучателей
Резистивная спираль нагревателей помещается в материал, который способен создавать инфракрасное излучение. Поверхностями для генерации ик излучения могут быть:
- кварцевые трубки, которые применяют в кварцевых инфракрасных обогревателях, трубчатых кварцевых излучателях, а также галогенных и карбоновых термоизлучателях
- керамический термостойкий материал, который применяется для изготовления керамических инфракрасных нагревателей серии ECS, ECP, ECH, а также инфракрасных керамических ламп.
Обычные световые лампочки отличаются от ламп с инфракрасным излучением температурой накала. К примеру, лампочки для освещения нагреваются до 2600 °С на спирали накаливания, а в инфракрасных лампах температура спирали не превышает 800-2200 °С, в зависимости от типа нагревателя. Инфракрасные лампы при этом около 80 процентов электроэнергии переводят в инфракрасное тепло. Отражатели из металла, используемые для ик излучателей в инфракрасных модулях и инфракрасных панелях позволяют направить тепло в нужную сторону. Волны будут отражаться от зеркального металла и направляться в сторону материала для эффективного нагрева.
Преимущества инфракрасной сушки продуктов
Основным преимуществом инфракрасного метода сушки продукции является большая скорость испарения влаги, которая намного выше сушки конвекционными или контактными нагревателями. Это объясняется тем, что инфракрасные лучи проникают глубже поверхности материала, примерно на 0,1-2 мм для капиллярно пористых продуктов питания. Отражаясь от капилляров, инфракрасные лучи меняют направление внутри продукта множество раз и тем самым практически полностью впитываются в продукт. При этом коэффициент теплообмена получается достаточно высоким, что означает передачу большого количества тепла на единицу поверхности сушащегося продукта.
Описанное преимущество инфракрасных сушилок сильно ускоряет процесс просушки. К примеру, в текстильной отрасли инфракрасная сушка тканей ускоряется в 30-100 раз! Такие же примерно цифры получаются и при оценке эффективности сушки для других материалов с тонким слоем, к примеру, для окраски металла, дерева, картона, пластика.
Типы инфракрасных сушилок
В данной статье мы рассмотрим два типа инфракрасных сушильных камер: на основе радиационных излучателей, нагреваемых газовыми установками, и на основе электрических инфракрасных излучателей.
Газовые сушилки имеют достаточно простую схему конструкции, посмотреть которую вы можете на схеме. Нагрев излучающей панели производится газом при помощи горелок. В некоторых случаях могут применяться также топочные газы внутри излучателей. Радиационные сушки должны использовать прерываемый метод сушки для того, чтобы избежать термодиффузионного потока влаги, замедляющего отдачу воды из внутренних слоев.

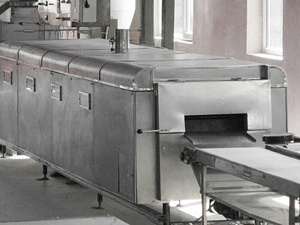

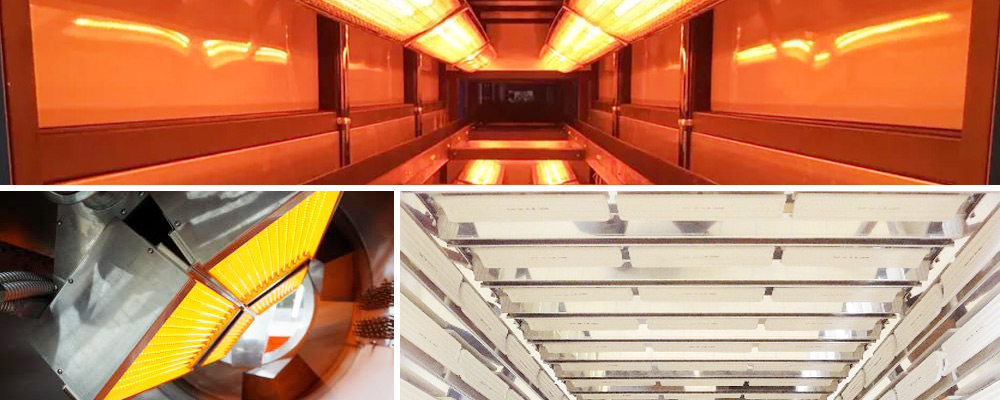

Классическая инфракрасная сушилка с применением инфракрасных электронагревателей, может иметь различную конструкцию: это и сушильные инфракрасные панели, и туннельные сушилки, и инфракрасные модули для сушки автомобильной покраски, и печи полимеризации порошковой окраски металла, и многие другие. Рассмотрим конвеерную сушилку с обдувом воздуха, нарисованную на схеме ниже.

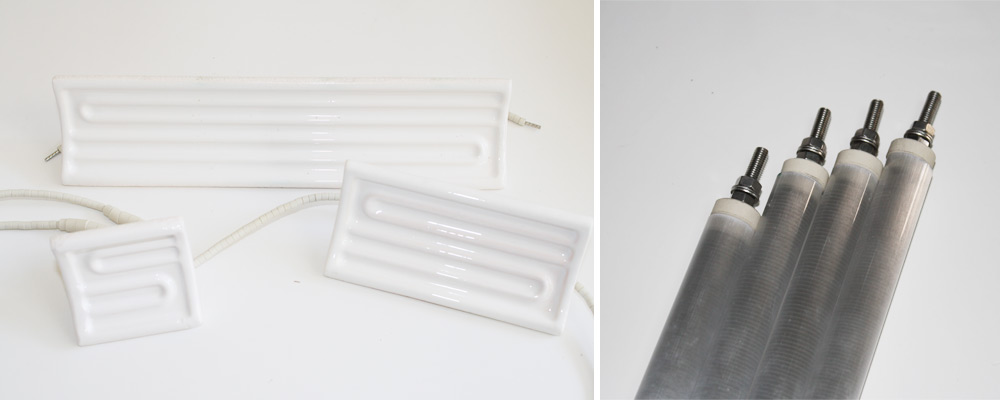

Инфракрасные панели с нагревателями могут изготавливаться из керамических инфракрасных излучателей или из трубчатых нагревателей из кварцевого стекла.
Особенности различных типов инфракрасных излучателей для сушки
Керамические инфракрасные излучатели характеризуются равномерным нагревом. Их рекомендуется использовать в сушилках с постоянным нагревом. При этом для обеспечения большей зоны излучения рекомендуется использовать модель сферических керамических инфракрасных излучателей ECS-1. Изогнутая поверхность излучателя данной модели рассеивает инфракрасные волны под углом 75 градусов, что в совокупности с размещенными внутри печи зеркальными металлическими отражателями, позволяет инфракрасному излучению равномерно распределиться по материалу.
В случаях, когда нужно часто прерывать нагрев или осуществление сушки происходит в циклическом режиме, нужно использовать трубчатые кварцевые нагреватели, время нагрева которых составляет всего несколько секунд. В компании Полимернагрев вы можете купить трубчатые кварцевые излучатели трех типов:
- Кварцевые трубчатые галогенные лампы КГТ, в которых полость между спиралью и трубкой наполнена галогенным газом.
- Кварцевые трубчатые излучатели классические с нихромовой спиралью внутри, которые используются для создания кварцевых нагревателей серии QP, а также в инфракрасных кварцевых панелях
- Кварцевые трубчатые карбоновые термоизлучатели, в которых в качестве нагревательного элемента внутрь кварцевой трубки помещается высокотехнологичная спираль из карбонового углеродного волокна.
На сайте Полимернагрев вы можете не только купить необходимые нагреватели для ваших сушильных установок, но также заказать разработку индивидуальной сушилки у нас. Из готового оборудования у нас имеются камеры полимеризации порошковой покраски, автомобильные сушилки для краски авто, инфракрасные панели с керамическими или кварцевыми излучателями.
Звоните нам по телефону или просто задайте вопрос в комментариях, мы свяжемся с вами и ответим на все вопросы.
